新瑞隆分享固態鋁電解電容制造過程
2021-12-03 17:46:28
鋁電解電容重要性鋁電解電容在電子元器件當中的地位相當重要，幾乎每一塊電路板上面都會出現電解電容，主要作用是濾波，廣泛使用在各種電子產品中，下面我們來來了解下鋁電解電容是怎樣制造出來的?
1、電容器的基本模型ε：介電常數S：電極板的面積(m2)D：兩電極板之間的距離電容器基本模型，常見的電解電容及其結構，實現電解電容性能是靠鋁殼中間的素子，素子的結構。
電容的等效電路作為鋁電解電容的電介質氧化膜(Al2O3)的介電常數通常為8~10，這個值并不比其他類型的電容大，但是，通過對鋁箔進行蝕刻擴大表面積，并使用電化學的處理得到更薄更耐壓的氧化電介質層，使鋁電解電容可以取得比其他電容器更大的單位面積CV值。
鋁電解電容制造過程：
1、蝕刻(擴大大表面積)蝕刻的作用是擴大鋁表面積。
2、化成(形成電介質層)在陽極鋁箔表面形成電介質層(Al2O3)3、剪裁按照產品要求裁剪鋁箔

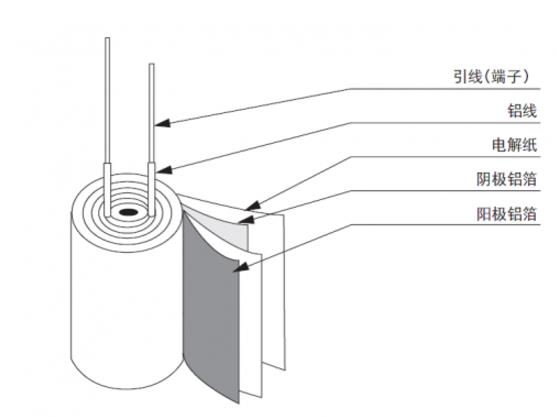

4、卷繞將陰極鋁箔和陽極鋁箔之間插入電解紙，然后卷繞成圓柱形，在卷繞工藝上陰極箔和陽極箔連接上端子。
5、含浸將素子浸入電解液中，電解液能對電介質進一步修復。
6、密封將素子裝入鋁殼中用封口膠密封。
